영구 자석 홀 효과 미터

DX-30 영구 자석 홀 효과 시험 시스템은 영구 자석, 고정밀 정전류 소스, 고정밀 전압계, 홀 효과 샘플 홀더, 표준 샘플, 고정밀 가우스 미터 및 시스템 소프트웨어로 구성됩니다. 이 계측 시스템을 위해 특별히 개발된 DX-320 효과 미터는 정전류 소스, 6.5자리 마이크로볼트 미터 및 홀 측정 복합 스위칭 릴레이-스위치 어셈블리를 통합하여 실험 배선 및 작동을 크게 단순화합니다. DX-320는 정전류 소스 또는 마이크로볼트 미터로 독립적으로 사용할 수 있습니다. 반도체 재료 및 장치의 전기적 특성을 이해하는 데 필수적인 캐리어 농도, 이동도, 저항률, 홀 계수 등과 같은 반도체 재료의 중요한 매개변수를 측정하는 데 사용됩니다. 실험 결과는 소프트웨어에 의해 자동으로 계산되어 벌크 캐리어 농도, 시트 캐리어 농도, 이동도, 저항률, 홀 계수, 자기 저항 등을 동시에 측정합니다.

우리는 교육과 연구를 위한 다양한 홀 효과 시험 시스템을 제공할 수 있습니다.
이 회사는 중국 최대의 고정밀 홀 소자 제조업체입니다.
기술 지원: 중국 과학 아카데미 반도체 연구소(30년간 홀 효과 연구).

DX-30 홀효과 측정 시스템 구성품

DX-30 영구 자석

1.양단 모두 고안정성 영구자석이며, 자기장 값은 약 500mT입니다(구체적인 값은 실제 측정에 따라 다름).
2. 두 영구자석의 극두 사이의 거리는 18mm이고, 극 직경은 48mm이고, 극 표면 직경은 33mm입니다.
3. 영구자석은 핵자기공명 NMR계열 영구자석으로 안정성이 좋고 자기장이 매우 균일하여 균일면적의 균일도가 1~5*10-5임을 보장합니다.
4. 관련 자기 크기를 갖춘 영구 자석은 홀 효과 테스트 실험에 협력하기 위해 고객 요구 사항에 맞게 맞춤 제작될 수 있습니다.

DX-320 샘플 정전류 소스

이 계측 시스템을 위해 특별히 개발된 DX-320 효과계는 정전류원과 스위치(6과 1/2 마이크로볼트미터와 홀 복합 스위칭 릴레이)를 하나로 조립합니다. 실험의 연결과 작동을 크게 줄였습니다. DX-320는 정전류원과 마이크로볼트로 단독으로 사용할 수 있습니다.

1. 전류 출력의 기본 분해능은 0.0001uA이고 전압 측정의 기본 분해능은 0.0001mV입니다.
2. 출력 범위: 50.00nA-50.00mA, 중간은 0.1nA 단위로 연속 조정 가능
3. 측정 전압: 03V, 고저항 칩의 테스트를 충족하는 광범위한 테스트 전압;
4. 자동 변환 4상 어레이 카드 내장, 홀 효과 반더빌트법의 자동 측정 실현 가능
5. 인간-컴퓨터 상호작용 인터페이스가 우수하여 사용자가 수동으로 조정하기 편리합니다.
6. 완전한 호스트 컴퓨터 명령어는 컴퓨터와 통신하여 다양한 작업을 완료할 수 있습니다.

DX-30 샘플 단계

1. 원클릭 자동 측정이 실현될 수 있습니다. 테스트가 시작된 후 테스터는 측정 전에 프로그램 프롬프트에 따라 영구 자석의 극성을 반전해야 합니다.
2. 소프트웨어에서 관련 시험 샘플의 매개변수를 설정하고, 시험이 완료된 후 각 매개변수를 자동으로 계산합니다.
3. IV 곡선과 BV 곡선은 소프트웨어에서 수행할 수 있습니다.
4. 소프트웨어 내의 모듈식 설계로 고객이 관련 기능을 편리하게 사용하고 개발할 수 있습니다.
5. 실험 결과 측정이 완료된 후, 데이터는 소프트웨어에 일시적으로 저장됩니다. 장기 보관이 필요한 경우, 데이터를 EXCEL 표로 내보내 나중에 데이터 처리를 용이하게 할 수 있습니다.

보조도구

1. 영구자석 고정장치는 자석이 항상 같은 위치에 고정되도록 합니다.

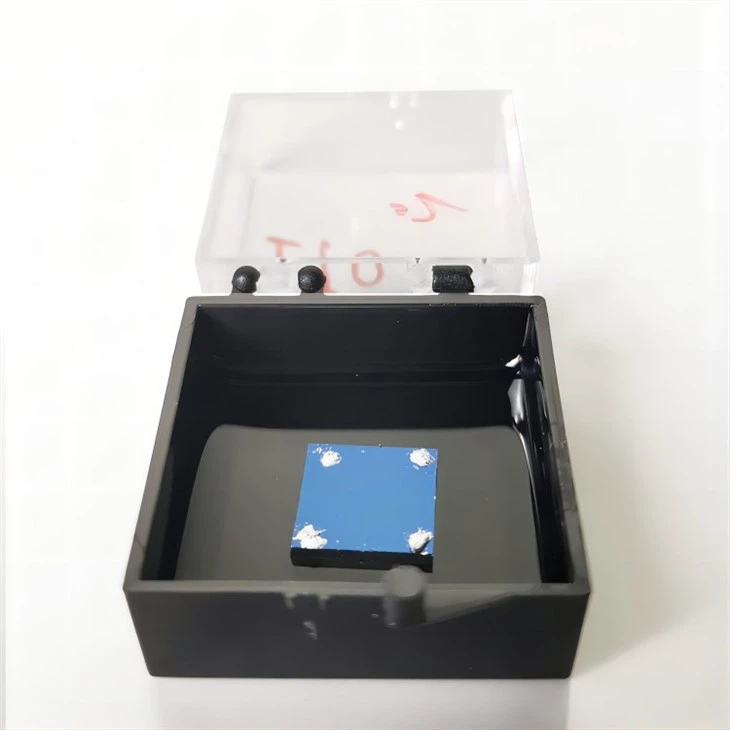

2. 중국과학원 반도체연구소의 홀효과 표준 시험 샘플 및 데이터 제공: 1세트
3. 샘플에 오믹 접촉 솔더 접합을 만드는 데 해당하는 도구: 납땜 인두, 인듐 시트, 솔더, 에나멜선 등.
4. 232 USB 직렬 포트 케이블을 사용하여 테스트 장비와 호스트 컴퓨터 소프트웨어 간의 통신을 실현합니다.
